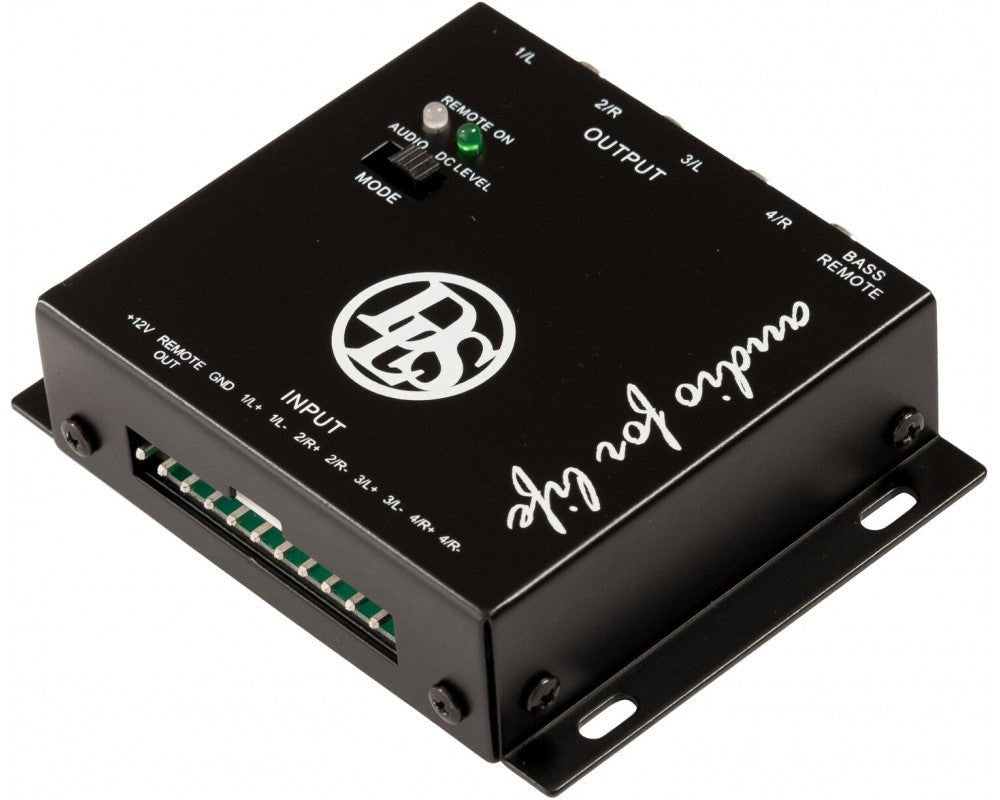

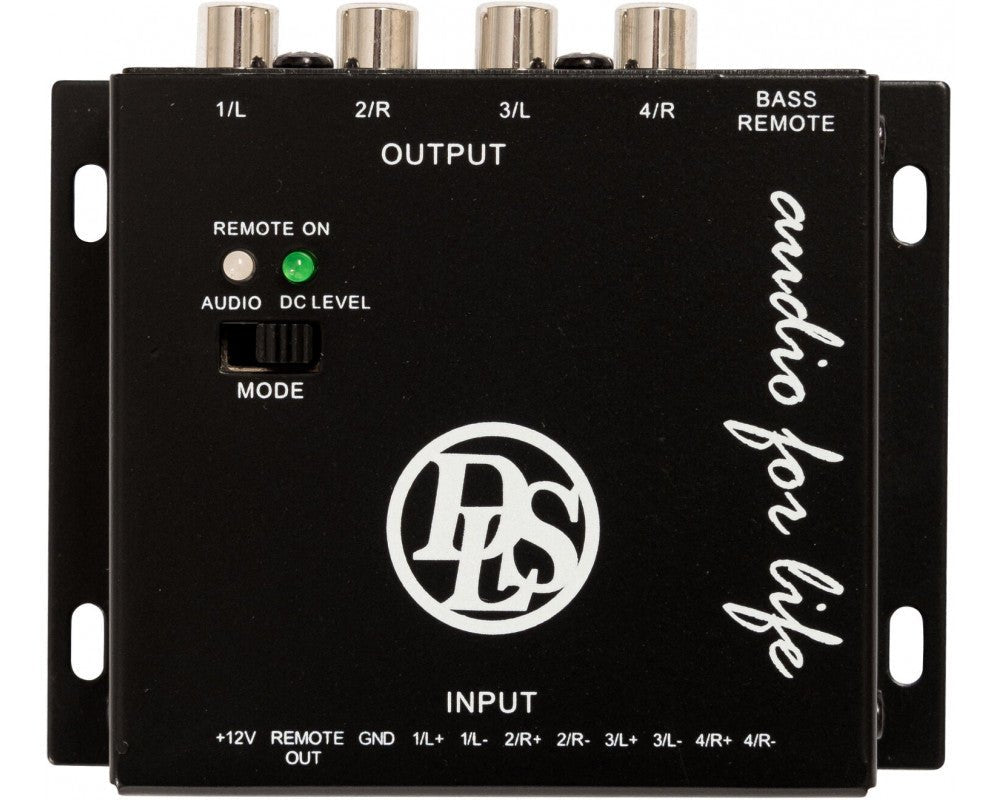

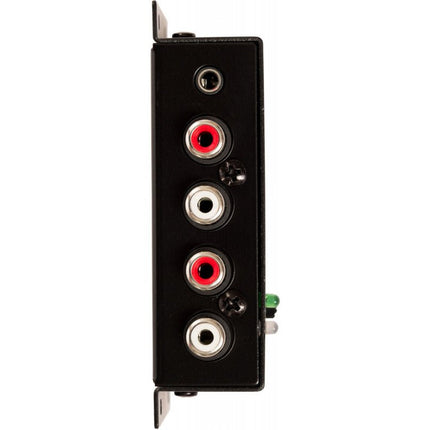

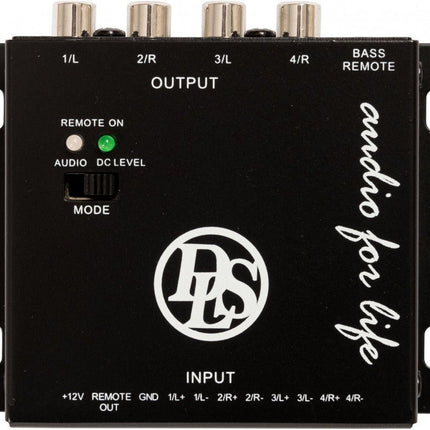

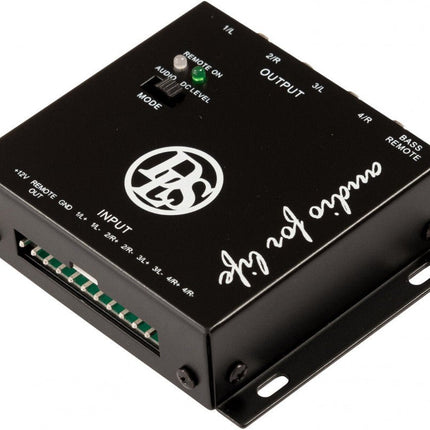

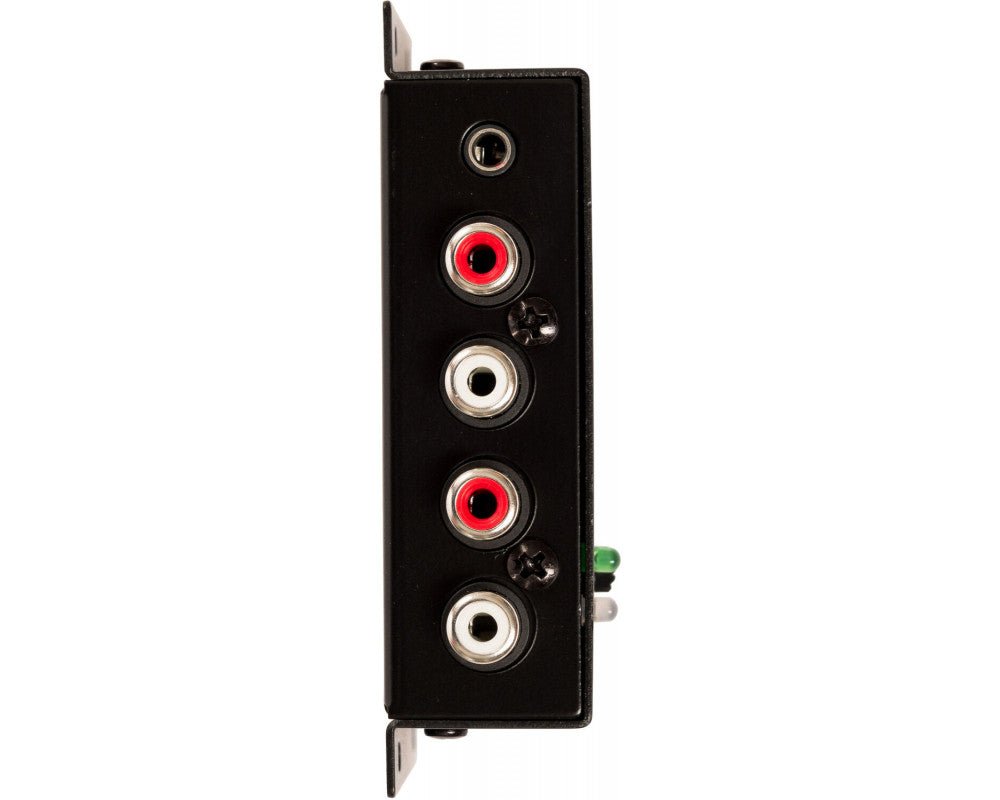

DLS High Level Converter v.2 HLC4.2 4-Kanal-Konverter – für Autoradio-zu-Low-Level-Signal-Konverter

Der DLS High Level Converter v.2 HLC4.2 ist für Fahrzeuge ohne RCA-Ausgang am Werksradio konzipiert. Dieser 4-Kanal-Konverter wandelt Hochpegelsignale in Niederpegelsignale für Verstärker um. Er verfügt über vollsymmetrische, rauschunterdrückende Eingänge und eine maximale Ausgangsspannung von 3 V zur Minimierung von Rauschen. Ideal für 2- oder 4-Kanal-Verstärker, einschließlich Subwoofer-Systeme.

Vorteile des DLS High Level Converter v.2 HLC4.2

• 4-Kanal-Kompatibilität : Funktioniert sowohl mit 2- als auch mit 4-Kanal-Verstärkern.
• Rauschfreie Wandlung. Vollständig symmetrische Eingangsschaltungen reduzieren das Rauschen auf ein Minimum.
• Maximale Ausgangsspannung von 3 V. Optimale Signalstärke ohne Verzerrung.
• Subwoofer-Unterstützung Summierausgang Kanal 3 + 4 für Subwoofer-Verstärker in Kombination mit optionalem EBC.
• Sicherer und zuverlässiger Verpolungsschutz sowie kurzschlussgeschützter Fernausgang.

Mit DLS HLC4.2 können Sie Ihr Werksradio problemlos mit Nachrüstverstärkern integrieren und dabei eine maximale Signalqualität beibehalten.

Anwendungstipps für optimale Leistung

• Schließen Sie den Konverter an die Hochpegelausgänge des Autoradios an.
• Verwenden Sie bei Bedarf den Summierausgang für einen Subwoofer-Verstärker.
• Sorgen Sie für ausreichende Stromversorgung und Erdung, um einen stabilen Betrieb zu gewährleisten.

Spezifikationen

• Anzahl der Kanäle: 4
• Stromversorgung: 12 V DC (min. 10,8 – max. 15,6 V)
• Stromverbrauch: 4 mA ohne Signal, typisch 25 mA im Betrieb
• Ausgangsspannung: 3 V RMS
• Verzerrung: 0,002 % THD bei 3 V Ausgangsspannung, 10 kΩ Last
• Abschaltpunkt: 3,7 V_eff bei 14,4 V Versorgungsspannung
• Ausgangsimpedanz: 200 Ohm nominal
• Eingangsimpedanz: Kanal 1: 44 Ohm, Kanäle 2–4: 100 Ohm, vollsymmetrisch
• Detektionsmodi: Gleichstrompegel oder Audio (Kanal 1)
• Fernausgang: 12 V, max. 100 mA, kurzschlussgeschützt

Das Paket enthält

• DLS High Level Converter v.2 HLC4.2
• Installationskabel
• Handbuch auf Anfrage
